SWF系列滤波器

SWF系列是基于晶圆衬底集成波导(SIW)技术的高性能滤波器芯片，采用硅基衬底。适用于微波通信,雷达,电子对抗等对性能要求较高的场景。除了提供键合封装方式的裸芯片,还提供芯片尺寸封装(CSP),方便用户通过回流焊直接安装到陶瓷基板或PCB板上。

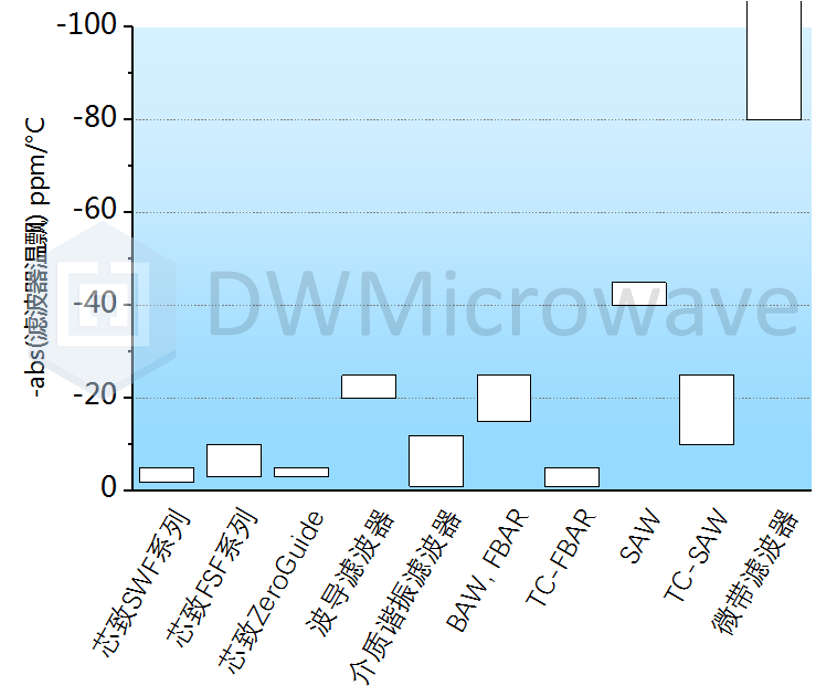

芯致微波目前有4款滤波器产品，针对不同频段和性能需求。其中ZeroGuide™系列产品在研，其余均已量产。具体性能和成本如下图所示，

如上图所示，SWF系列滤波器适用于10～50GHz，插损小，温漂小的应用。

基于芯致微波自研的定制化半导体工艺，100%国产化，量产微波性能一致性好，量产工艺成熟。SWF系列滤波器可以根据客户应用需求,定制器件。

SWF系列芯片通过特殊的制造工艺，保证了产品不含磁性材料，使得该系列芯片具有接近波导滤波器的优异PIM性能。

键合装配型SWF系列芯片通过特殊的制造工艺，保证了产品不含有机聚合物，完全避免了上述气体分子释放问题。

SWF系列滤波器具有超低的温度漂移,以21至23GHz滤波器为例,下表给出其频率温飘系数TCF(Temperature Coefficient of Frequency)

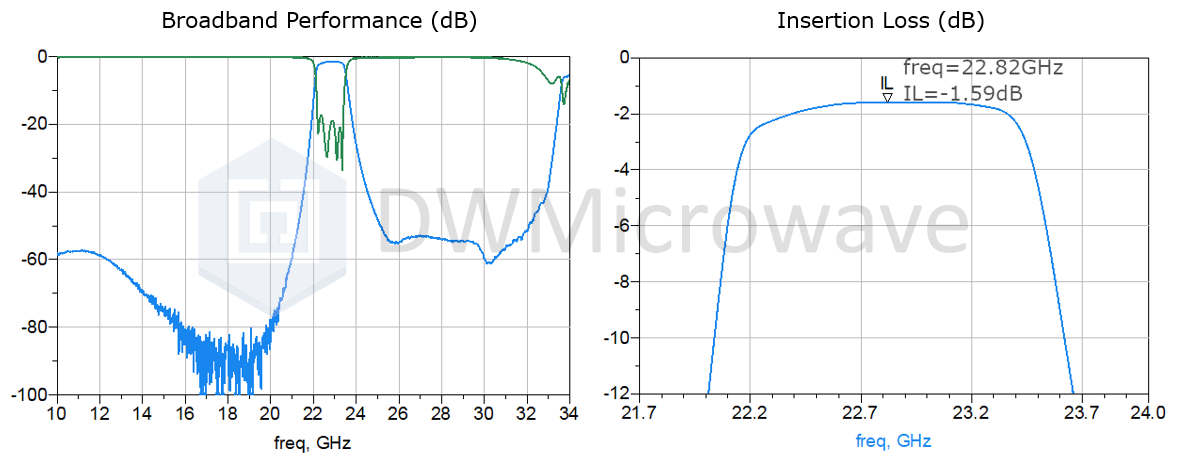

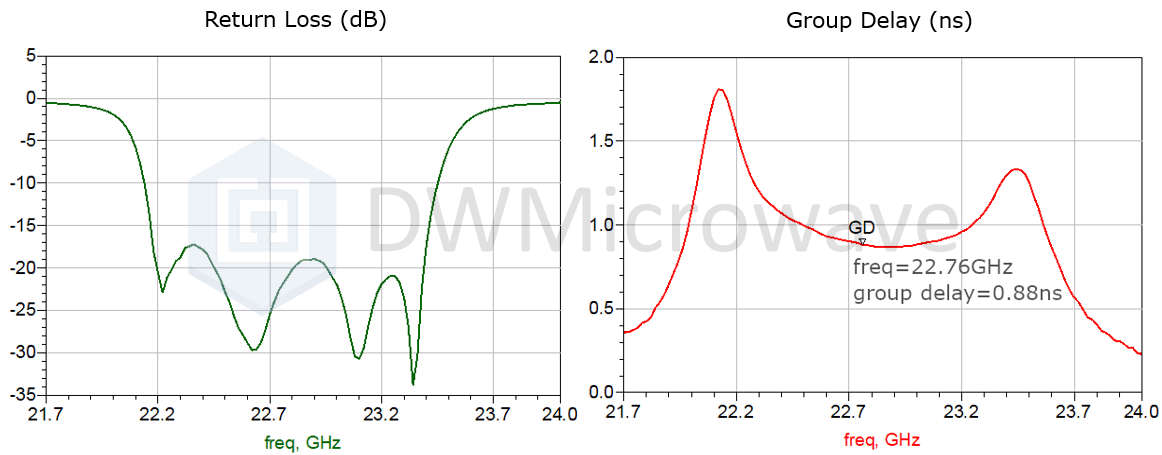

下面给出了SWF22B1P4N5的具体性能参数，更为详细的数据手册和S参数文件请联系我们获取。

数据在25度环境温度下测量，使用25μm直径,2根绑定线连接, 在芯致微波测试板上使用连接器测量。连接器和传输线部分参数通过去嵌移除。

上面俯视图中,阴影区域为引线键合区域。具体尺寸参考下表，单位为mm。

其他型号芯片的数据手册和S2P文件请联系我们.
