ZC179门禁模块

本产品基于PIC12F629单片机, 可对符合标准的各种非接触IC卡进行操作. 最大存储25张卡(64bits). 使用大电流继电器驱动, 最大支持24V,3A的直流负载. 适用于各类门禁,考勤,身份认证等系统

• 主要功能
  • 最大支持纪录25张卡(64bits)
  • 支持两种安全模式
  • 继电器最大能驱动24V,3A负载或277V,10A的交流负载
  • 天线使用1.5米同轴电缆馈线, 极大提高系统抗干扰能力
  • 完全兼容Welleman公司的179模块
• 系统清单

• • ZC179读卡器模块(1个)
  • 近场天线(1个)
  • 天线馈线,用于连接读卡器模块和天线,长度可定制(1根)
  • 标准IC卡(3个,可根据用户需求添加)

• 资料下载

ZC179模块简明手册

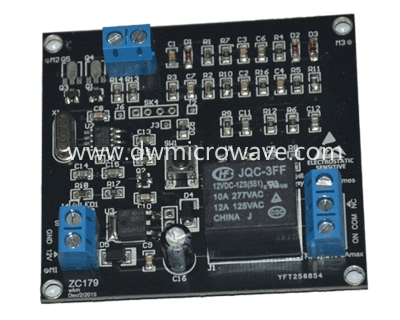

• 产品照片

• 使用说明

1. 1. 加电: 每次加电,继电器如果跳1次,表明工作在低安全状态下. 跳2次则工作在安全状态下.初次加电时,处在低安全状态, 将响应任何125KHz的卡, 默认工作在门锁模式, N=5即继电器闭合5秒.
   2. 首次设置: 按下开关后,将卡放置在天线上,继电器会跳2次.之后每隔1秒跳1次,经过N秒后释放开关,读卡机将记住这个持续时间,下次刷卡时继电器将开启N秒.经过首次设置后,读卡机进入安全状态,最大支持25张卡(每张卡64位ID号).
   3. 添加卡: 按下开关后,将卡放置在天线上,继电器会跳2次之后释放开关,如果25张卡已满,继电器会跳5次,且这张卡不会被添加. 卡片的添加删除取决于是否已经添加,如果卡不存在,则添加卡. 如果卡已经存在则将其删除.
   4. 删除卡: 按下开关后,将卡放置在天线上,继电器会跳3次之后释放开关,如果所有卡都被删除,读卡机将进入低安全模式 将响应任何125KHz的卡,但N不变.
   5. 删除所有卡: 按下开关后,将读卡机加电,继电器会跳3次之后释放开关.读卡机将删除所有卡片记录,进入低安全状态.
   6. 正常操作: 开关处在释放状态,每次刷卡后继电器会闭合N秒. 一次刷卡定义为将卡放在天线上,再拿开. 如果将一张卡一直放在天线上,继电器只会闭合N秒.
   7. 继电器状态: 处在翻转状态时(即N=0),每刷一次卡, 继电器状态翻转一次(ON/OFF).在首次设置时定义N的值, 如果首次设置时释放开关,则定义N=0. N的范围在0到250秒.

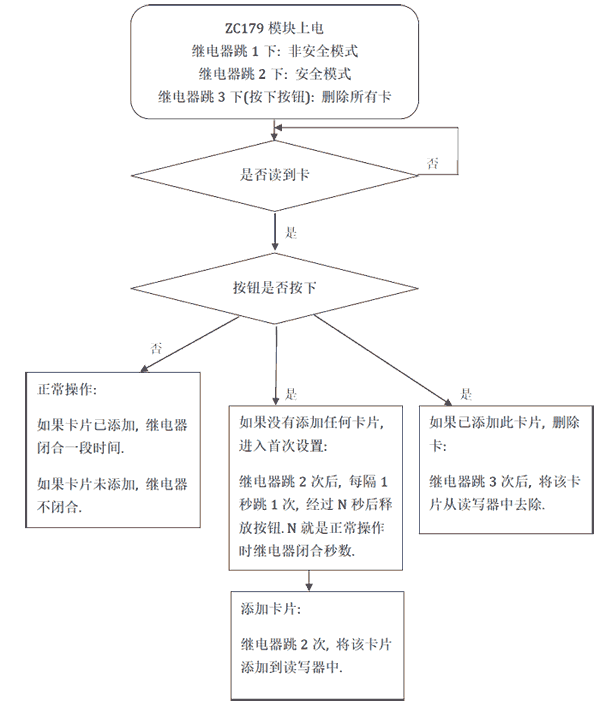

• 使用流程图
